BL-B25電涌保護器

• 功能和應用領域

  BL-B25是一個一體式多層火花間隙器件。該裝置共由9層火花間隙組成，這9層火花間隙是由10片高能石墨電極圓盤疊合在一起構成的，高耐熱的特氟綸隔環，可靠地保證了火花間隙內部的安全距離。用螺栓固定的壓鑄紫銅金屬連接板，將火花間隙組合在一起，箝制在精確的位置上。9層火花間隙中的8層間隙經過了大容量

  電容控制，因而保證了精確設定的保護水平電壓≤2kV。

  BL-B25 由于獨特地采用了密封設計結構，即使在動作時，也不會有外泄電弧產生。因此，在安裝時不必專門預留外泄電弧的空間。

  該防雷器具有很高的雷電流泄放能力，單模塊沖擊電流高達Iimp25KA，可有效防范包括直擊雷在內的各種電涌，廣泛應用于雷擊風險較高地區的設備系統的電

  源第一級防雷，可任意組合用于單線/三相供電線路。并且滿足標準IEC 61643-1（02.98）對Ⅰ級防雷器的要求，可設計使用于0區到1區之間。

  對于建筑物內的雷電保護安裝工程 ， BL-B25提供電源線上的雷電保護的等電位連接。該保護器已經成功地通過了按照雷擊電流參數規定的測試，當雷電擊中架空線時，BL-B25可以提供足夠多的保護，所以該保護器也能夠被使用在電源通過架空線引入建筑物的供電系統中。

  安裝

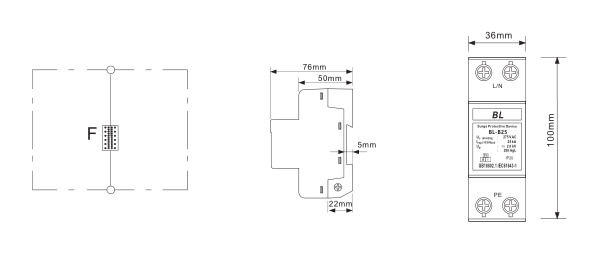

  BL-B25的單模塊寬度為標準的36mm，所以該產品容易安裝總層配電柜內。

  通過卡接在35mm標準導軌上的方式實現簡便安裝。BL-B25的L、N和PE接線端，提供了兩個接線端口，便于進行凱文接線方式。

  警示

  因為該保護器的火花間隙是封裝的結構，所以在動作時，殼體外不會有電弧產生，安裝時不必專門預留外泄電弧的空間。

  注：①型號后面加“Y”為加裝遠程遙信接點產品

  ②型號后面加“ZY”表示智能型防雷產品
